Высокотемпературная ступень Linkam HS1500 оптимизирована для определения характеристик образцов, когда летучие соединения выделяются из образцов при нагревании. Он может использоваться в широком диапазоне высокотемпературных применений, включая металлургию, керамику, геологию, конструкционные композиты и высокотемпературные полимеры.

При визуализации образца, который выделяет летучие соединения, общая экспериментальная проблема заключается в том, что окно наблюдения может запотевать, что затрудняет обзор образца. HS1500 имеет уникальное вращающееся кварцевое смотровое окно 55 мм, которое можно легко поворачивать, открывая свободную область для непрерывного просмотра и визуализации образца.

HS1500 оснащен керамической нагревательной чашкой, которая вместе с керамической крышкой создает вокруг печи микропечь и нагревается с впечатляющей скоростью до 200°C / мин, достигая максимальной температуры 1500°C. Стадия снабжена циркуляционным насосом для воды, чтобы температура корпуса была безопасной.

Для системы требуется как ступень HS1500, так и регулятор температуры T96-S, который доступен либо с программным обеспечением LINK для управления компьютером, либо с сенсорным экраном LinkPad для автономного управления.

Особенности

ВРАЩАЮЩЕЕСЯ КВАРЦОВОЕ ОКНО
Столик имеет вращающееся кварцевое окно, которое предотвращает образование конденсата, мешающего обзору, и обеспечивает непрерывное наблюдение. Кварцевое окно высокого оптического качества позволяет получать изображения образцов с высоким разрешением.

ВЫСОКАЯ ТЕМПЕРАТУРА
Столик оптимизирован для исследования металлов, керамики и геологических образцов при температурах от температуры окружающей среды до 1500°С.

СКОРОСТЬ НАГРЕВА
Широкий диапазон скоростей нагрева от 0,01°C/мин до 200°C/мин, идеально подходит для экспериментов с переходом между состояниями.

ТОЧНОСТЬ КОНТРОЛЯ ТЕМПЕРАТУРЫ
Контроллер T96-S точно контролирует температуру до одного градуса.

БЫСТРЫЙ ВЫПУСК ГАЗОВЫХ ПОРТОВ
Простая и легкая стадия продувки, позволяющая контролировать состав атмосферы.

ВОДЯНОЕ ОХЛАЖДЕНИЕ
Водоохлаждаемый сценический корпус для работы выше 300°C.

Область Применения

HS1500 уникально подходит для исследования широкого спектра материалов, требующих высокотемпературного анализа или выделения
летучих газов. Он используется в научных, промышленных и коммерческих исследованиях для широкого спектра применений, включая:

Геология
HS1500 используется ведущими университетами и институтами для продвижения палеоклиматических исследований, включая исследования доисторических веществ и фрагментов горных пород изнутри мантии Земли, геологических образцов, материалов из-под дна океана, и т.д.

Материалы и Металлургия
В рамках исследований в области металлургии и керамики газообразные летучие соединения могут высвобождаться во время реакционной обработки, такой как выделение H2O или SO3 во время керамического остекления или обжиг сульфидных руд, выделяя газы, такие как сульфиды или хлориды.

Космические Исследования
HS1500 может использоваться для термического анализа структуры и деградации композитов, используемых в космических аппаратах и других
механизмах, которые должны выдерживать высокие температуры. Он также может быть использован для анализа внеземных образцов микроскопическими или спектроскопическими методами.

Техническая Спецификация

Температурный Диапазон Температура окружающей среды до 1500°C

Скорость Нагрева / Охлаждения От 0.01°C до 200°C/мин
Стабильность Температуры < 1°C
Размер Образца Диаметр 5,5 мм, масса до 70 - 100 мг
Рабочее Расстояние 6.6мм
Совместимость
Отраженный свет и микроскопы комбинационного рассеяния.
Варианты крепления доступны для большинства микроскопов.

Узнать Больше...

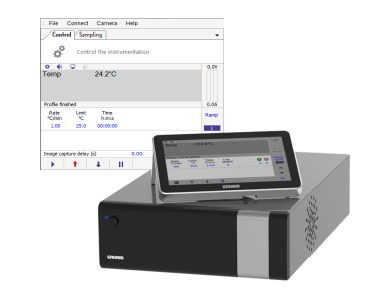

Параметры Управления
Возьмите под контроль свой эксперимент с программным обеспечением LINK или автономным сенсорным экраном LinkPad вместе с регулятором температуры T96.

Как программное обеспечение LINK, так и LinkPad имеют единый пользовательский интерфейс, который может контролировать и контролировать температуру и многие другие параметры, включая вакуум, влажность, растягивающее усилие и усилие сдвига (в зависимости от системы). LinkPad предоставляет простой в использовании интерфейс к T96 для полного контроля без ПК. Можно запрограммировать профили до 100 рамп, что позволяет моделировать сложные процессы.

Программное обеспечение LINK усиливает это благодаря функциям регистрации данных и графической обратной связи в реальном времени. Дополнительные модули для улучшения вашей системы включают в себя модуль формирования изображений LINK для синхронного захвата изображений, модуль расширенных измерений LINK для измерения ключевых характеристик изображений, модуль LINK 21CFR11 для соответствия нормативным требованиям к данным и LINK TASC, обеспечивающий термический анализ на основе изображений.

Станция Визуализации

Imaging Station предоставляет платформу для цифровой обработки изображений, совместимую с системами контроля температуры и окружающей среды Linkam.
Используйте нашу камеру с высоким разрешением для захвата изображений и видео ваших образцов при контроле температуры и условий окружающей среды.

Станция визуализации была специально разработана с поворотным механизмом, чтобы обеспечить больший доступ к вашему столику Linkam, что позволяет быстро и легко получить доступ к камере и менять образцы. Он имеет встроенный светодиодный источник света для проходящего света с дополнительными опциями для отраженного света, поляризации и фазово-контрастного изображения.

Imaging Station также совместима с целым рядом объективов с большим рабочим расстоянием, которые можно легко переключать с помощью механизма быстрого
расцепления.

MFS Linkam разработан для характеристики механических свойств ваших образцов и представляет собой новую улучшенную версию стадии растяжения TST с повышенной чувствительностью, разрешением и поддержкой сжатия. Модульная конструкция позволяет пользователям иметь дополнительный уровень контроля над экспериментальными условиями, а также возможность менять ручки, силовые балки и типы нагревателей; например, жидкостная ячейка или температурный модуль, которым можно управлять от <-195 ° C до 350 ° C. Эти дополнительные опции подходят для широкого спектра образцов, от нитей с одним волокном до армированных композитов, и для контроля окружающей среды с помощью модулей влажности или нагреваемых жидкостных элементов.

MFS предоставляет способ для характеристики и изображения всех типов образцов. Понимание термомеханических свойств приобретает все большее значение при разработке материалов следующего поколения. Существующие материалы используются в новых условиях, а также разрабатываются новые инновационные материалы и композиты для удовлетворения спроса на более прочные и долговечные образцы, способные выдерживать различные условия окружающей среды - от человеческого тела до космического пространства.

MFS может использоваться с отраженным или проходящим освещением, а также с другими популярными методами определения характеристик, такими как
Рентген, Раман и FT-IR. Его камера для пробы может также продуваться газом через встроенные газовые порты. Доступны дополнительные опции для контроля влажности и электрических контактов.

Системе требуется ступень MFS, контроллер температуры T96-S и программное обеспечение LINK для управления компьютером. Для охлаждения ниже температуры окружающей среды также доступен дополнительный насос для жидкого азота LNP96-S.

Особенности

СЖАТИЕ И РАСТЯЖЕНИЕ
Проверьте сжимающие и растяжимые свойства вашего образца по отношению к температуре и получайте изображения структурных изменений на месте с высоким
разрешением.

ШИРОКИЙ ДИАПАЗОН ПАРАМЕТРОВ УПРАВЛЕНИЯ
Скорость челюстей, пройденное расстояние и приложенное усилие могут варьироваться в зависимости от температуры и окружающей среды.

ИЗМЕНЕНИЕ РАССТОЯНИЯ ЭНКОДЕРА
Встроенный датчик высокого разрешения для измерения изменений длины. Ведущие винты с двойной резьбой гарантируют, что середина образца остается в центре.

МОДУЛЬНАЯ КОНСТРУКЦИЯ
Захваты, силовые балки, нагреватели и крышки можно легко менять для приспособления к широкому диапазону типов образцов.

ВЛАЖНОСТЬ
Добавьте блок влажности RH95 к вашей системе, чтобы точно контролировать относительную влажность вокруг ваших образцов.

Техническая Спецификация

Разрешение по Расстоянию
1мкм
Диапазон силы растяжения и сжатия
0Н to 2, 20, 200 or 600Н
Разрешение силы
(Максимальная сила)
0.00001Н (2Н) 0.0001Н (20Н)
0.001Н(200Н) (600Н TBC)
Максимальный Диапазон движения
85mm
Диапазон Скорости 0.1 to 5000 мкм/с*
Режимы Движения
шаг
Скорость
Растяжение / сжатие
Контролируемая сила

Разработайте систему, которая вам нужна

MFS имеет широкий спектр модульных компонентов, которые позволяют настраивать вашу систему для проведения широкого спектра экспериментов по определению механических характеристик. Модули включают в себя подогреваемые и неотапливаемые опорные плиты, электрические соединения, опции влажности и нагреваемые жидкие элементы. Доступен ряд силовых пучков, включая высокочувствительный пучок 2N для применения с одним волокном и пучок 600N для испытаний на разрушение конструкционных композитов.

Кроме того, доступен широкий спектр нестандартных конструкций модулей и вариантов захвата, включая зажимные захваты, сжатие, трехточечное изгибание и растягивающие захваты с петлевым штифтом. Мы постоянно работаем с ведущими учеными, чтобы добавить больше опций модуля.

Графические Данные

Проанализируйте механические свойства ваших образцов с помощью программного обеспечения LINK. Объедините его с модулем визуализации LINK для визуализации образцов на месте в течение всего эксперимента.

Графики в реальном времени отображаются во время проведения эксперимента. Вы можете визуализировать свои данные на графиках температуры-времени и силы-расстояния и экспортировать их для более детального анализа.

Узнать Больше...

Программное Обеспечение LINK

Возьмите под контроль свой эксперимент с программным обеспечением LINK или автономным сенсорным экраном LinkPad вместе с регулятором температуры T96.

Как программное обеспечение LINK, так и LinkPad имеют единый пользовательский интерфейс, который может контролировать и контролировать температуру и многие другие параметры, включая вакуум, влажность, растягивающее усилие и усилие сдвига (в зависимости от системы). LinkPad предоставляет простой в использовании интерфейс к T96 для полного контроля без ПК. Можно запрограммировать профили до 100 рамп, что позволяет моделировать сложные процессы.

Программное обеспечение LINK усиливает это благодаря функциям регистрации данных и графической обратной связи в реальном времени. Дополнительные модули для улучшения вашей системы включают в себя модуль формирования изображений LINK для

RH95 Контроллер Относительной Влажности

RH95 разработан для обеспечения контроля влажности образцов на различных столиках Linkam.

Это позволяет точно контролировать водяной пар в окружающей среде вокруг образца. Датчик относительной влажности расположен рядом с блоком пробы, обеспечивая обратную связь, обеспечивающую точный контроль влажности. RH95 может быть объединен со световой микроскопией, комбинационным, инфракрасным и рентгеновским излучением для дальнейшей характеристики образцов.

Наименьшее изменение RH % может иметь огромное влияние на характеристики образца и его поведение. В сочетании со ступенью Linkam или другими герметичными камерами, RH95 может использоваться для контроля относительной влажности от 5% до 90% при температуре окружающей среды до 85 ° C (в зависимости от устройства).

Представляем Моторизованные Системы

Серия моторизованных каскадов Linkam основана на THMS600, одном из наиболее широко используемых прецизионных столиков нагрева/замораживания. Они обеспечивают непревзойденную точность температуры и разрешение положения на микронном уровне как в X, так и в Y с помощью прецизионных микрошаговых двигателей. Они также оснащены нагревательным элементом из чистого серебра, который удерживается поперечными трубками из нержавеющей стали для обеспечения высокого уровня устойчивости в Z-плоскости, что имеет решающее значение для конфокальных применений.

При использовании в сочетании с программным обеспечением LINK и камерой, составная карта изображения всего образца может быть получена даже при использовании объективов с большим увеличением. Упрощенная навигация по образцу требует всего лишь щелчка по каналу живого видео или составному отображенному изображению, чтобы вывести функцию в центр обзора. LINK также можно использовать для записи всего эксперимента и связанных изображений, которые затем можно отобразить в виде диаграммы или экспортировать для дальнейшего анализа.

Доступны три стандартных столика:

• MDS600 обеспечивает точный контроль температуры и окружающей среды, а также манипулирование образцами с электроприводом в диапазоне температур от <-195°C до 600°C.
• MDSG600 модифицирован специально для геологических применений и имеет диапазон температур от <-195 °C до 600°C.
• MDBCS196 специфическая для биологии моторизованная система. Она имеет температурный диапазон от <-195°C до 125°C, с изолированной точкой высева, позволяющей высевать ледяные кристаллы через образец, и закалочной стойкой для облегчения высокоскоростного охлаждения путем моторизации образца из стойки на стойку предварительно охлажденного серебряного блока.

Для системы требуется как столик серии MDS600, так и контроллер температуры T96-S LINK, который поставляется с программным обеспечением LINK для управления компьютером. Также доступен дополнительный сенсорный экран LinkPad, обеспечивающий функциональность «мягкого джойстика».

Особенности

ШИРОКИЙ ТЕМПЕРАТУРНЫЙ ДИАПАЗОН
Диапазон температур колеблется от <-195°C (с использованием дополнительного LNP96-S) до 600°C (125°C для MDBCS196), что соответствует разнообразным условиям эксперимента. Корпус столика охлаждается водой для работы при температуре выше 300°C.

БЫСТРАЯ СКОРОСТЬ НАГРЕВА/ОХЛАЖДЕНИЯ
Мощный контроллер T96-S позволяет столику нагревать образцы с максимальной скоростью 150°C/мин.

МОТОРИЗОВАННЫЕ XY МАНИПУЛЯТОРЫ
Контролируйте положения образца на 15 мм перемещения в направлениях X и Y с помощью прецизионных микрошаговых двигателей. Используйте программное обеспечение для установки и контроля положения XY и скорости движения.

ВЫСОКАЯ СТЕПЕНЬ ТОЧНОСТИ И СТАБИЛЬНОСТИ
Встроенный высококачественный платиновый датчик Pt100 гарантирует высокую точность и стабильность во всем диапазоне температур.

БЫСТРЫЙ ВЫПУСК ГАЗОВЫХ ПОРТОВ
Простая стадия продувки, позволяющая контролировать состав атмосферы.

Область применения

Серия MDS компании Linkam с ее широкими возможностями настройки подходит для широкого спектра применений, включая следующие:

Геология

Эксперименты по термальному контролю и контролю окружающей среды используются в геологических исследованиях, таких как исследования растворенных газов или содержания минералов в геологических жидкостях. MDSG600 добавляет атмосферный контроль в сочетании со многими методами микроскопии и спектроскопии.

Полупроводники и электрика

Контроль температуры и химическая характеристика атмосферы с помощью микроскопии и спектроскопии обычно используются для анализа полупроводниковых материалов. MDS600 может использоваться во многих областях исследований, от светодиодов и фотоэлектрических устройств до накопителей энергии и
возобновляемых источников энергии.

Естественные науки

MDBCS196 идеально подходит для биологических применений, где необходимо критически контролировать и поддерживать температуру. Оно может неинвазивно предоставляет информацию о термической и in vivo стабильности и структуре многих химических и биологических соединений.

Техническая спецификация

MDS600 MDSG600 MDBCS196
Температурный Диапазон < -195°C до 600°C < -195°C до 600°C < -195°C до 125°C
Скорость Нагрева/Охлаждения От 0.01°C до 150°C/мин От 0.01°C до 150°C/мин От 0.01°C до 150°C/мин
Стабильность Температуры < 0.01°C < 0.01°C < 0.01°C
XY Манипуляторы 15 мм моторизованный ход 15 мм моторизованный ход 15 мм моторизованный ход
Размер Образца Диаметр 22мм Диаметр 22мм Диаметр 22мм
Повторяемость Позиции < 3um < 3um < 3um
Водяное Охлаждение Да Да Нет
Рабочее Расстояние 4.7мм 4.7мм 4.7мм
Узнать Больше...

Параметры Управления

Возьмите под контроль свой эксперимент с программным обеспечением LINK или автономным сенсорным экраном LinkPad вместе с регулятором температуры T96.
Как программное обеспечение LINK, так и LinkPad имеют единый пользовательский интерфейс, который может контролировать и контролировать температуру и многие другие параметры, включая вакуум, влажность, растягивающее усилие и усилие сдвига (в зависимости от системы). LinkPad предоставляет простой в использовании интерфейс к T96 для полного контроля без ПК. Можно запрограммировать профили до 100 рамп, что позволяет моделировать сложные процессы.

Программное обеспечение LINK усиливает это благодаря функциям регистрации данных и графической обратной связи в реальном времени. Дополнительные модули для улучшения вашей системы включают в себя модуль формирования изображений LINK для синхронного захвата изображений, модуль расширенных измерений LINK для измерения ключевых характеристик изображений, модуль LINK 21CFR11 для соответствия нормативным требованиям к данным и LINK TASC, обеспечивающий термический анализ на основе изображений.

Станция Визуализации

Imaging Station предоставляет платформу для цифровой обработки изображений, совместимую с системами контроля температуры и окружающей среды Linkam.
Используйте нашу камеру с высоким разрешением для захвата изображений и видео ваших образцов при контроле температуры и условий окружающей среды.

Станция визуализации была специально разработана с поворотным механизмом, чтобы обеспечить больший доступ к вашему столику Linkam, что позволяет быстро и легко получить доступ к камере и менять образцы. Он имеет встроенный светодиодный источник света для проходящего света с дополнительными опциями для отраженного света, поляризации и фазово-контрастного изображения.

Imaging Station также совместима с целым рядом объективов с большим рабочим расстоянием, которые можно легко переключать с помощью механизма быстрого
расцепления.

Автоматический долив жидкого азота позволяет сохранить образец в застывшем виде при -196°C. Автономная криокамера гарантирует сохранение стерильности при работе с образцом. Моторизированная координатная сетка (XY) обеспечивает высокоточное, автоматизированное отображение данных в высоком разрешении.

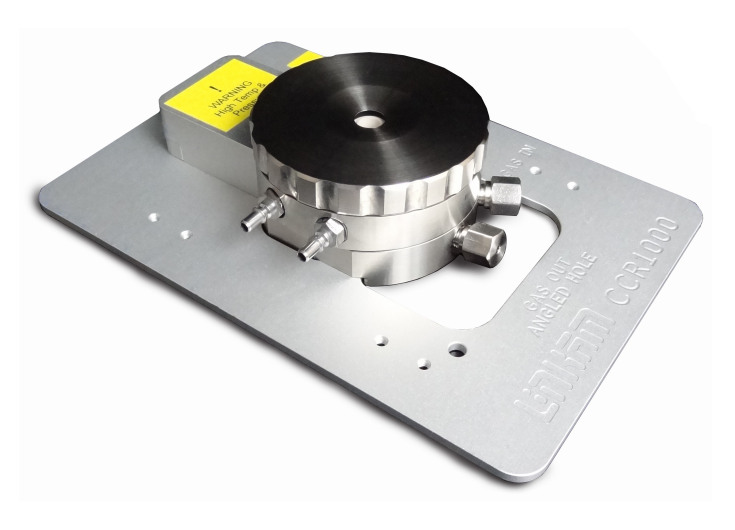

Каталитический клеточный реактор CCR1000 - это универсальная ступень, предназначенная для изучения каталитических реакций при высокой температуре и давлении. Это позволяет пользователю проводить мелкомасштабные испытания составов катализаторов и оценивать результаты, используя ряд методов анализа газа.

Образцы устанавливаются на практически нереакционноспособный одноразовый керамический тканевый фильтр, который помещается внутри керамической нагревательной камеры. Газ-носитель вводится в стадию по газовой линии высокого давления 1/16. Затем газ частично предварительно нагревают и пропускают через образец и керамический тканевый фильтр. Трубка нагревателя очень узкая, чтобы предотвратить мертвое пространство и гарантировать, что он остается достаточно горячим, чтобы предотвратить конденсацию до того, как он станет доступным для анализа газа.

Все части ячейки, соприкасающиеся с образцом и газом, выбраны за их нереакционноспособные свойства; Большинство частей, контактирующих с образцом и газом-носителем, изготовлены из керамики или нержавеющей стали. Эта ступень имеет оптический доступ к реакционной камере, что делает ее идеальной для использования с микроскопией отраженного света и спектроскопическими методами, включая рамановскую и FT-ИК-микроскопию, такими как Operando.

Температура точно контролируется контроллером Linkam T96-S (с помощью платино-родиевой термопары S-типа), который может нагревать образцы со скоростью до впечатляющих 200 ° C / мин. Линеаризация термопары (линеаризованная до 0,1 ° C и отображаемая до 0,1 ° C) и компенсация холодного спая выполняются внутри контроллера T96-S.

Для системы требуются CCR1000, насос циркуляции воды ECP и контроллер T96-S, который доступен либо с программным обеспечением LINK для управления компьютером, либо с сенсорным экраном LinkPad для автономного управления.

Особенности

ТЕМПЕРАТУРНЫЙ ДИАПАЗОН

От температуры окружающей среды до 1000 ° C.

СКОРОСТЬ НАГРЕВА

От 0,1 ° С до 200 ° С / мин.

ВЫСОКАЯ СТЕПЕНЬ ТОЧНОСТИ

Контроллер T96-S точно контролирует температуру с помощью платино-родиевой термопары S-типа.

РАЗЛИЧНЫЕ ОПТИЧЕСКИЕ МЕТОДЫ

Совместим с вертикальными микроскопами в отраженном свете и другими спектроскопическими методами, включая рамановскую и FT-ИК-микроскопию, такие как Operando.

ВОДЯНОЕ ОХЛАЖДЕНИЕ

Охлаждается водой для безопасной работы выше 300 ° С.

Область применения

CCR1000 чрезвычайно универсален с множеством опций и конфигураций и может быть легко адаптирован к различным областям, от научных исследований до коммерческих и промышленных приложений, включая следующие:

Катализ CCR1000 используется для высокоточного термического анализа каталитических реакций, от органических катализаторов и ионов металлов до биокатализаторов и фотокаталитических материалов.
Полупроводники и электрика Существуют значительные академические исследования и коммерческий интерес к новым материалам для накопления энергии и электрокатализа. CCR1000 может быть использован для изучения их свойств в сочетании с рамановской спектроскопией и другими микроскопическими и спектроскопическими методами.
Материалы и металлургия Критические компоненты CCR1000 изготовлены из нержавеющей стали, что позволяет использовать их с некоторыми коррозийными материалами, включая исследования процесса коррозии металла, сплавов или гальванизации.

Техническая спецификация

Температурный диапазон	От температуры окружающей среды до 1000 ° C
Скорость нагрева/охлаждения	От 0,1°С до 200°С/мин
Стабильность температуры	0.1°C
Давление	До 5 бар
Размер образца	Камера 5,8 мм ø (вмещает 70-100 мг в зависимости от типа образца)
Рабочее расстояние	7.9 мм
Совместимость	Отраженный свет, вертикальные и рамановские микроскопы. Варианты крепления доступны для большинства микроскопов*.

Узнать больше

По вопросам покупки, доставки, установки и обслуживания оборудования или его модификации под нужды вашей лаборатории обратитесь по телефону +7(499) 322-06-62

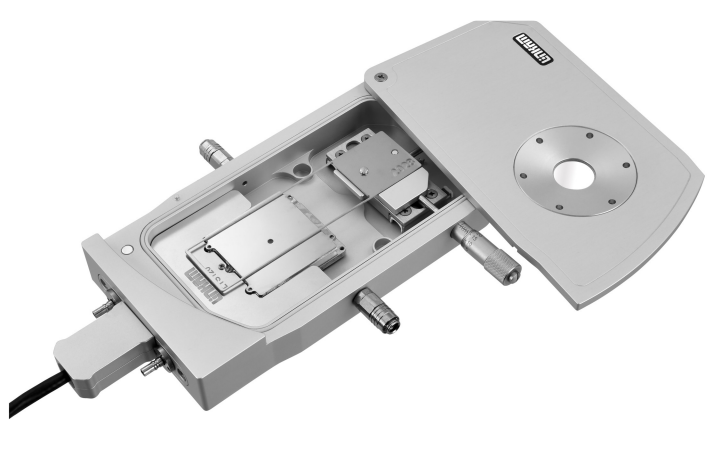

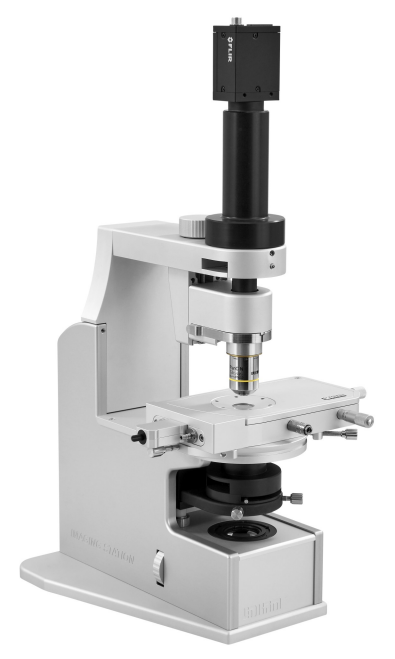

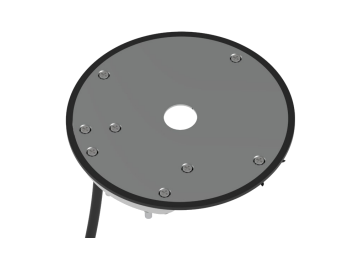

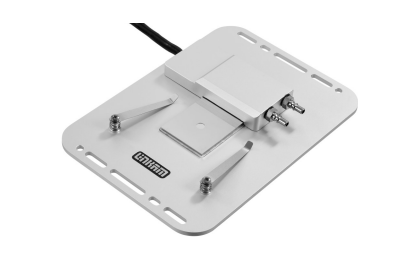

Температурный столик Linkam Peltier - это простое в использовании устройство с термоэлектрическим охлаждением, которое обеспечивает простые средства контроля температуры с минимальными затратами на установку. Он не требует жидкого азота для охлаждения ниже температуры окружающей среды и обеспечивает простое готовое решение с температурной стабильностью +/- 0,1°C и контролем. Он также предлагает быструю загрузку образца и точное позиционирование образца в диапазоне температур от -40°C (для температур ниже -25°C требуется дополнительный охладитель с рециркуляцией F250) до 120°C.

Образец легко монтируется на стандартном предметном стекле микроскопа в прямом контакте с полированным нагревательным элементом и может управляться с помощью прецизионных наземных манипуляторов на протяжении 15 мм в обоих направлениях по осям X и Y. Другие особенности ступени включают газовые клапаны для продувки инертным газом и откидную крышку ступени для быстрой смены образца.

LTS120 поставляется как часть системы, которая включает контроллер T96-P, сенсорный экран LinkPad для управления параметрами эксперимента и циркуляционный насос ECP. Эти системы также совместимы с нашим дополнительным программным обеспечением LINK для добавления таких функций, как регистрация данных, создание диаграмм, параметры экспорта данных и модули для добавления дополнительных возможностей, включая создание изображений и анализ изображений.

Жидкокристаллическая система LTS120 - это система, специально разработанная для исследования жидких кристаллов. Система включает версию сцены LTS120E, которая поддерживает электрические соединения, держатель жидкокристаллических ячеек и жидкокристаллические ячейки.
